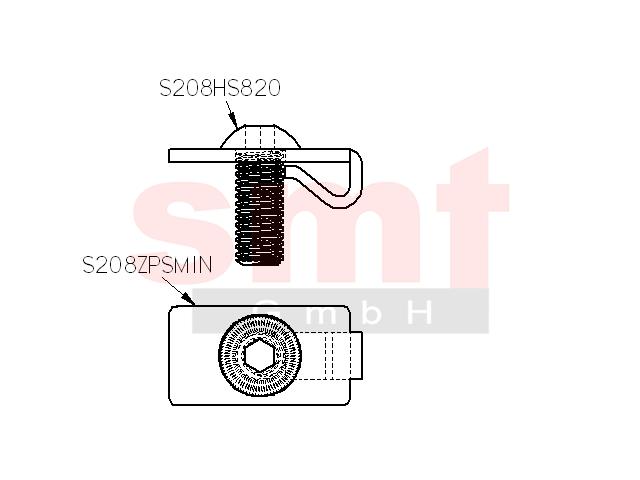

Zentrierplattensatz 8 40 mit 1 Nase

Hinweis
Die Zentrierplattensatz 8 mit einer Nase aus Stahl verzinkt dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 7,0mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,020 Kg

Artikel
Bezeichnung: Zentrierplattensatz 8 40 mit 1 Nase
Artikelnummer: S208ZPSM1N
Kompatibilität: I-Typ
