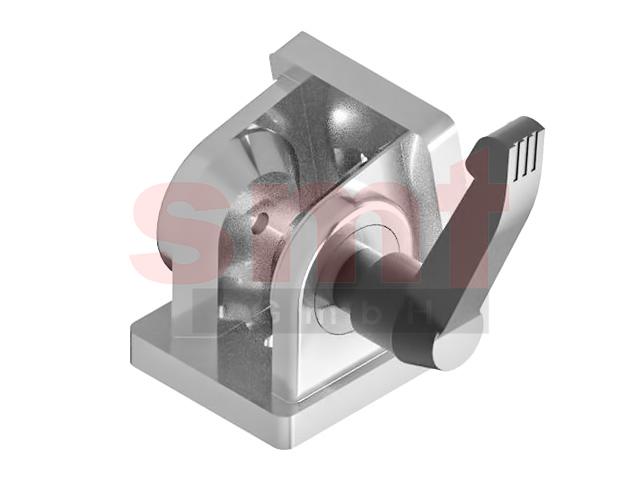

Gelenk 10 45x45 mit Klemmhebel


Gelenk 10 45x45 mit Klemmhebel

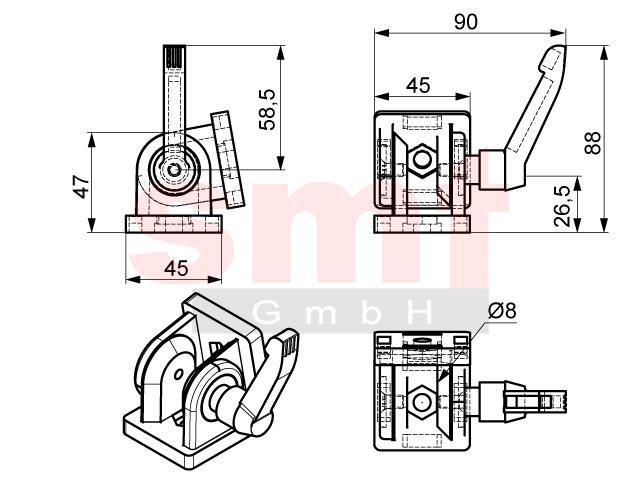

Gelenk 10 45x45 mit Klemmhebel [wie HS210GMK45]
Anwendungsbeispiel Gelenk 10 45x45 mit Klemmhebel

Hinweis
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°.Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Stirnseitige Anbindung:Reduzierhülse selbstformend S210RH816, Halbrundschraube ISO 7380,M8x25 Anbindung in der Profilnut: Halbrundschraube ISO 7380 M8x16 und Hammermutter 10 M8. Verbaubar mit allen Profilen der Baureihe 10, Raster 45
Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,370 Kg
Artikel
Bezeichnung: Gelenk 10 45x45 mit Klemmhebel
Artikelnummer: S210GMK45
PDF Download
PDF Datenblatt
PDF Barcode



Preise

Bitte wählen:







ab 11,09€*/Stk. netto, Lieferung aus DE

günstigeren Stückpreis anfragen
Stk.
