Bolzenverbindersatz 10 45 kompletter Satz

Hinweis

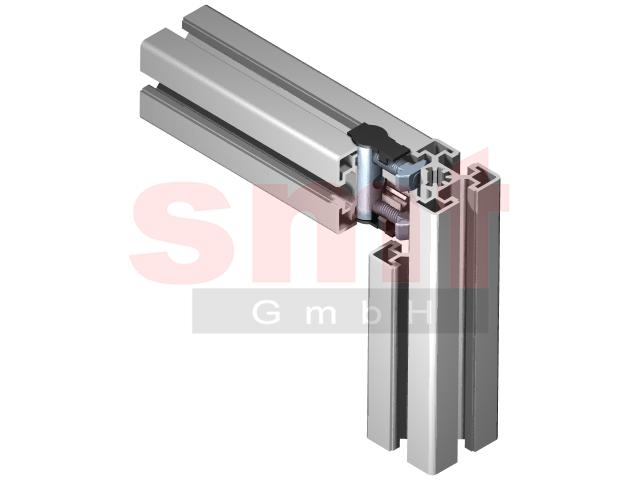

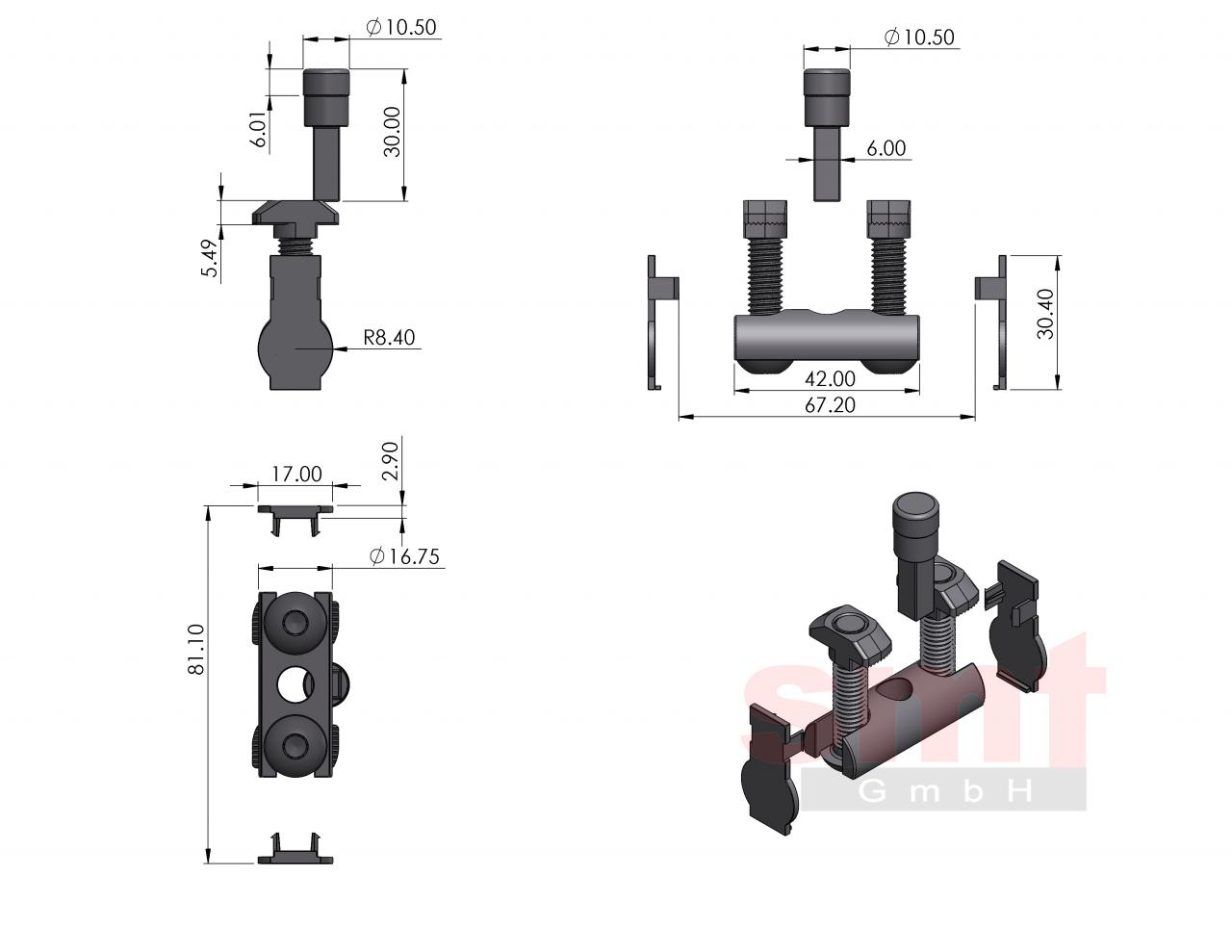

Der Bolzenverbindersatz 45 Nut 10 ist für Profile der Baureihe 10 im Raster 45 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Mit dem Zentrierstift lässt sich der Bolzen mittig fixieren und mit den beiden Abdeckblenden lassen sich Bolzen und Schraubengewinde auf beiden Seiten abdecken

Technische Daten
Werkstoff: PA, ST verzinkt
Gewicht: 0,107 Kg

Artikel
Bezeichnung: Bolzenverbindersatz 10 45 kompletter Satz
Artikelnummer: S210BV45K
