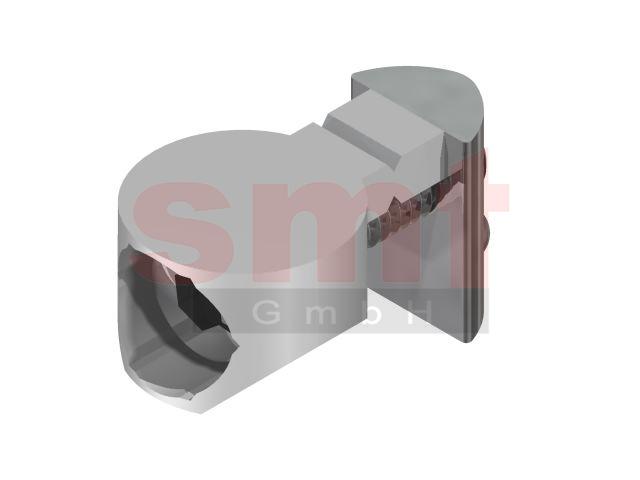

Universalverbindersatz 5

Hinweis

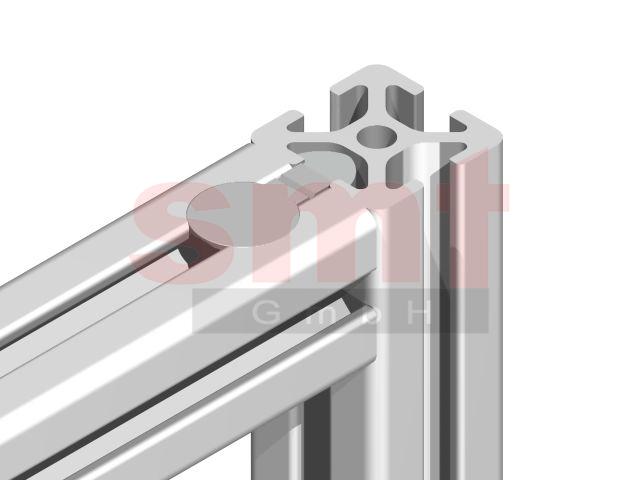

Der Universalverbindersatz aus Zink-Druckguss sowie Schraube und Nutenstein aus Stahl verzinkt dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 12mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 10mm bei einer Bohrtiefe von 8,5mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen

Technische Daten
Werkstoff: ZN, ST verzinkt
Gewicht: 0,007 Kg

Artikel
Bezeichnung: Universalverbindersatz 5
Artikelnummer: S205UVS
