Katalog > Verbindungstechnik > Baureihe 6

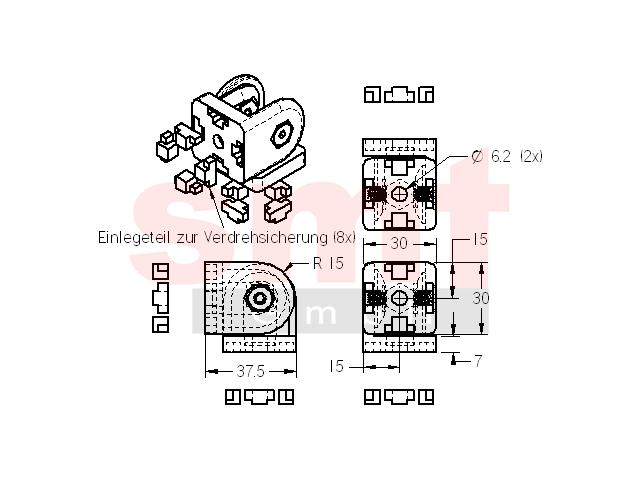

Gelenk 6 30 x 30


Gelenk 6 30 x 30 kompatibel zu Item 0.0.419.80

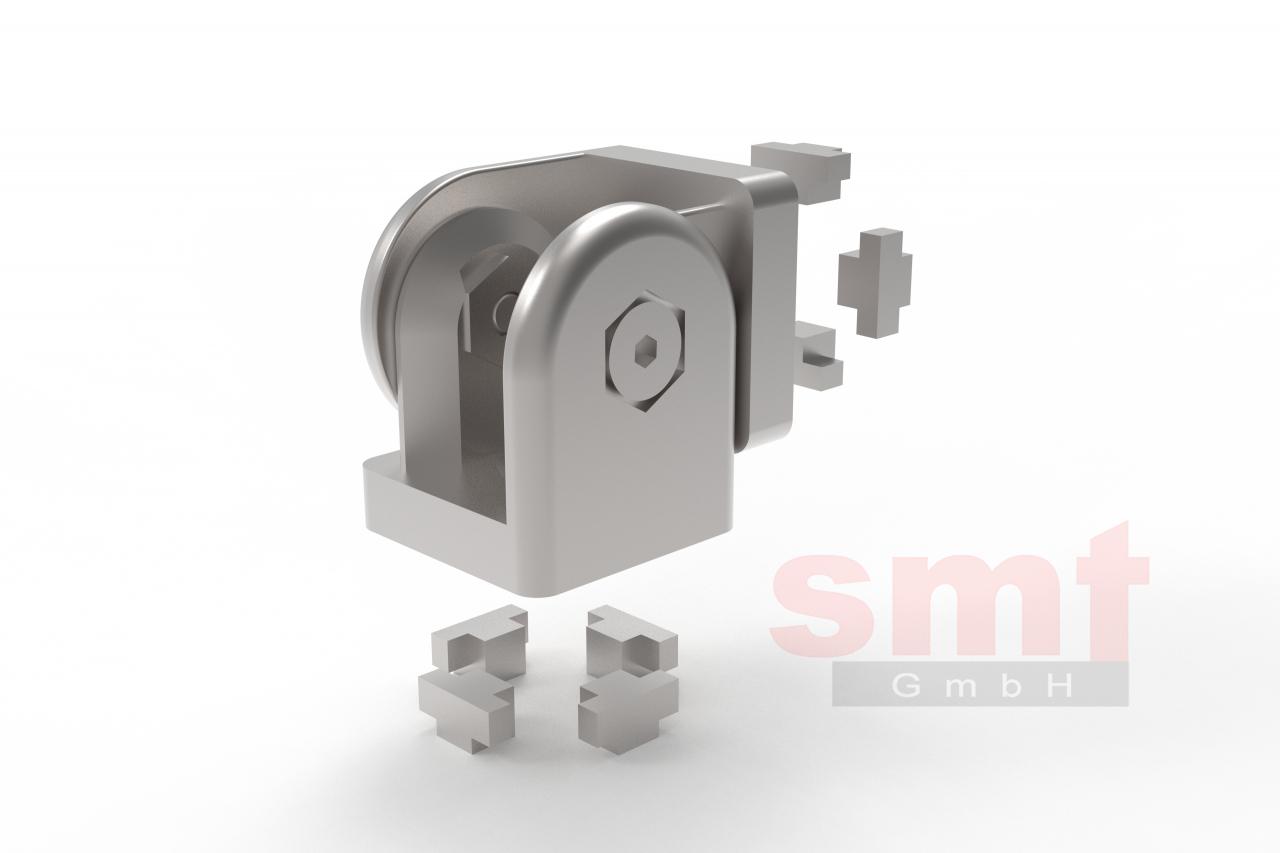

Gelenk 6 30 x 30 [wie HS206G30]

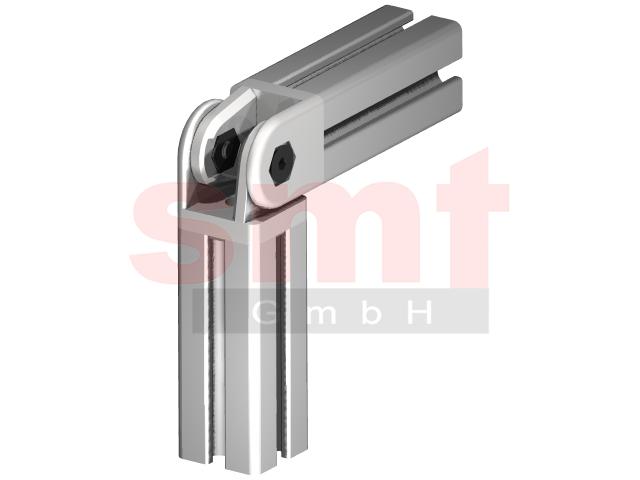

Anwendungsbeispiel Gelenk 6 30 x 30

Hinweis
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigen Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M6 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: 2x Halbrundschr. M6x18 (S208HS618). Befestigungsmaterial bei Verschraubung in der Profilnut: 2x Halbrundschr. M6x12 (S208HS612) + 2x Nutenstein 6 ohne Steg M6 (S206NSOS6). Verbaubar mit allen Profilen der Baureihe 6 im Raster 30
Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,130 Kg
Artikel
Bezeichnung: Gelenk 6 30 x 30
Artikelnummer: S206G30
PDF Download
PDF Datenblatt
PDF Barcode



Preise

Bitte wählen:







ab 7,51€*/Stk. netto, Lieferung aus DE

günstigeren Stückpreis anfragen
Stk.
