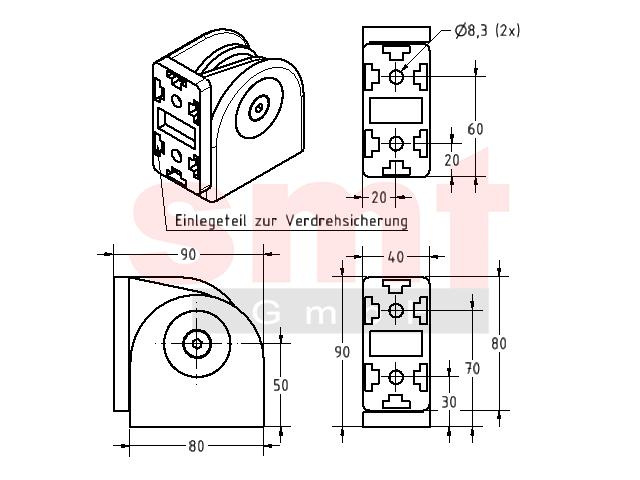

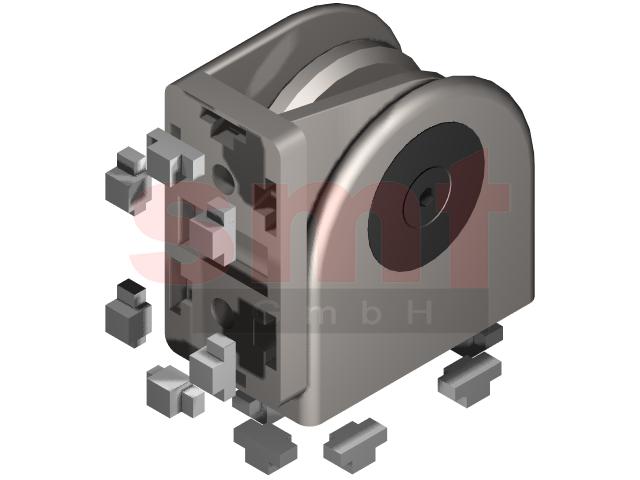

Gelenk 8 80x40

Hinweis

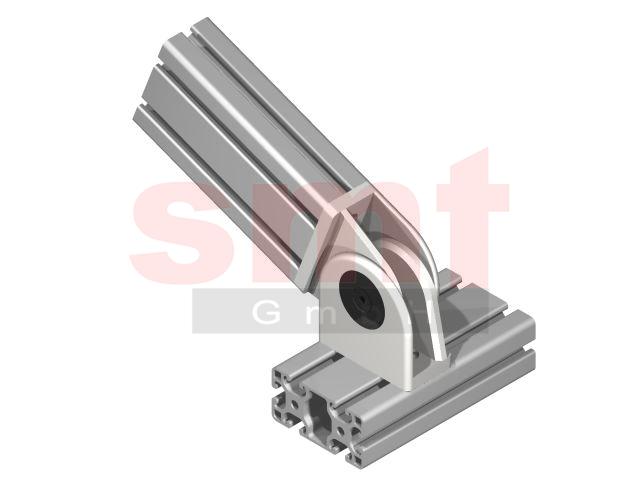

Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigen Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M8 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: 4x Halbrundschr. M8x25 (S208HS825). Befestigungsmaterial bei Verschraubung in der Profilnut: 4x Halbrundschr. M8x16 (S208HS816) + 4x Nutenstein 8 ohne Steg M8 (S208NSOS8). Verbaubar mit allen Profilen der Baureihe 8 des Rasters 40.

Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 1,054 Kg

Artikel
Bezeichnung: Gelenk 8 80x40
Artikelnummer: S208G80
Kompatibilität: I-Typ
