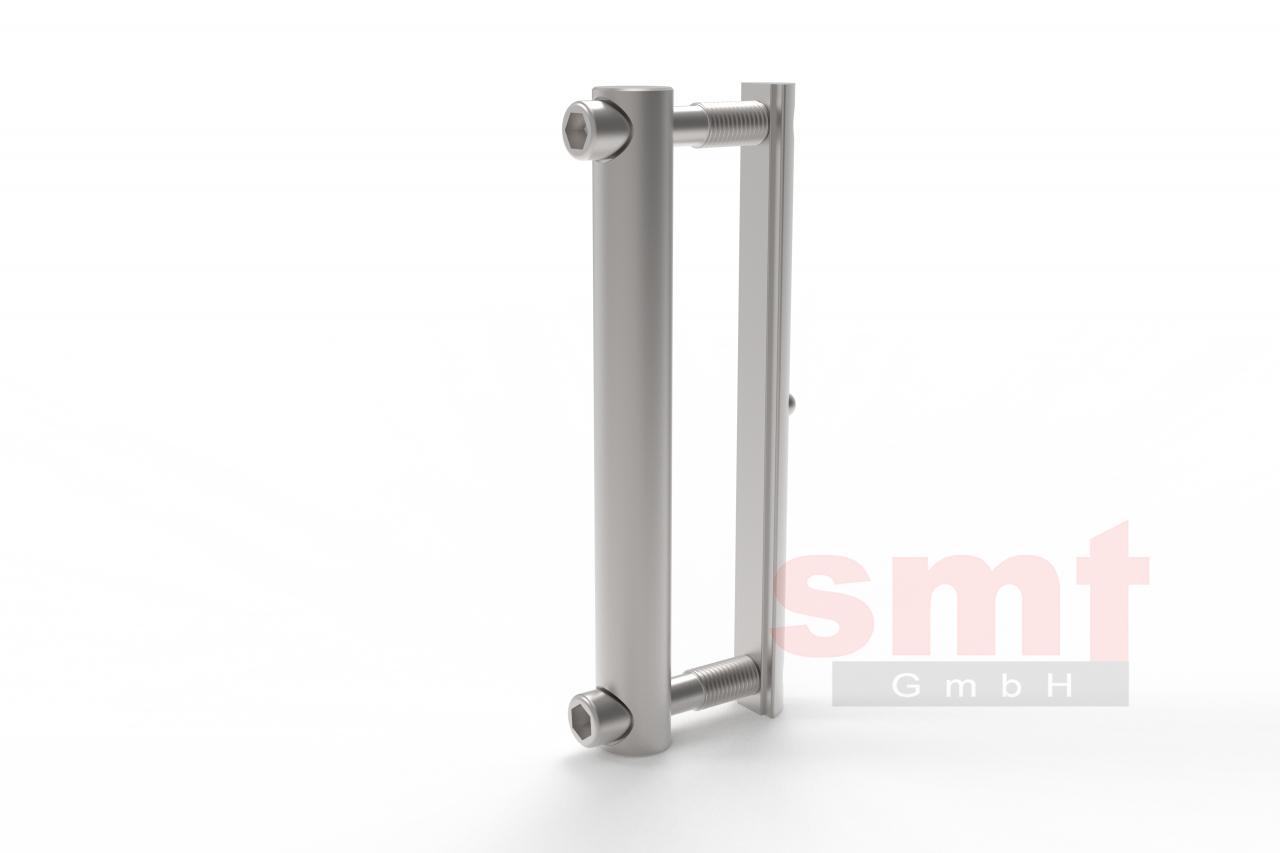

Bolzenverbindersatz 8 120 rostfrei

Hinweis

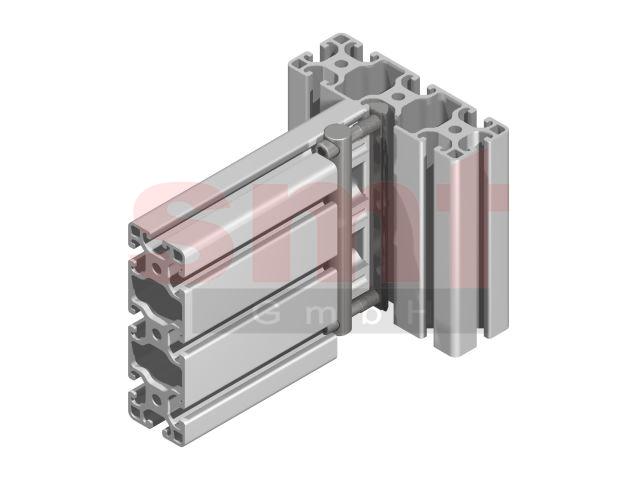

Der Bolzenverbindersatz 120 Nut 8 rostfrei ist für Profile der Baureihe 8 im Raster 120 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 20mm eine Durchgangsbohrung D14 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in dem Doppelnutenstein des 2 Profilabschnittes im Winkel von 90° befestigt

Technische Daten
Werkstoff: ST rostfrei
Gewicht: 0,235 Kg

Artikel
Bezeichnung: Bolzenverbindersatz 8 120 rostfrei
Artikelnummer: S208BVS120R
