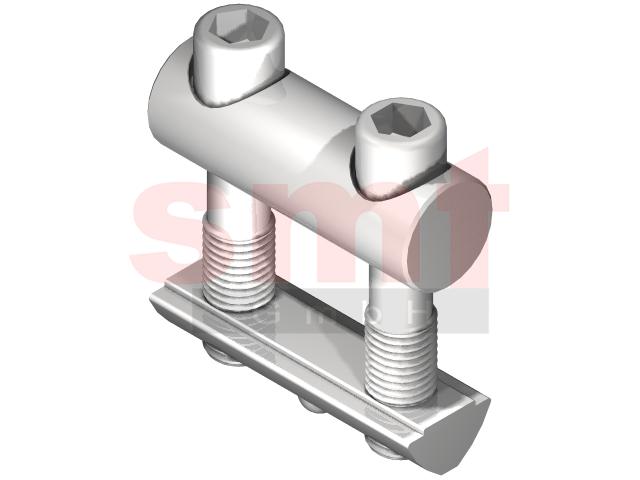

Bolzenverbindersatz 8 40

Hinweis

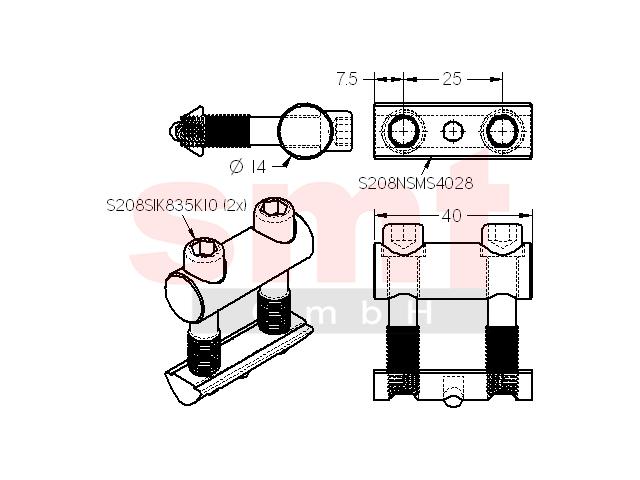

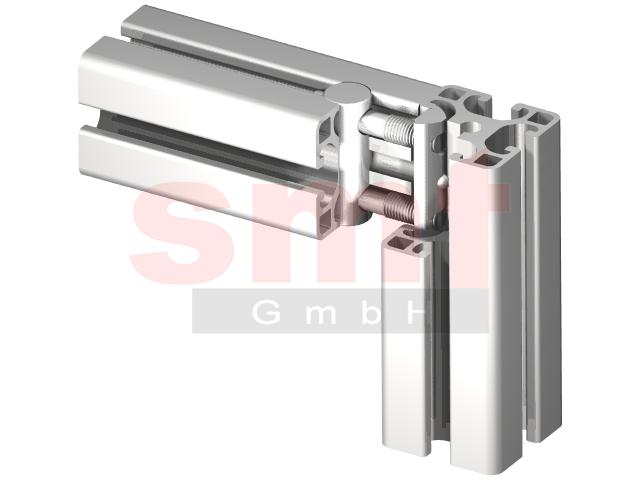

Der Bolzenverbindersatz 40 Nut 8 ist für Profile der Baureihe 8 im Raster 40 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 20mm eine Durchgangsbohrung D14 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in dem Doppelnutenstein des 2 Profilabschnittes im Winkel von 90° befestigt

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,08 Kg

Artikel
Bezeichnung: Bolzenverbindersatz 8 40
Artikelnummer: S208BVS40
