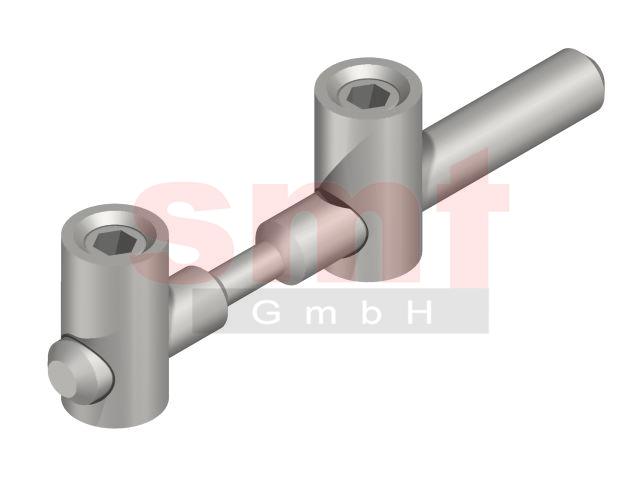

Schnellspannverbinder 8 Typ B biegbar

Hinweis

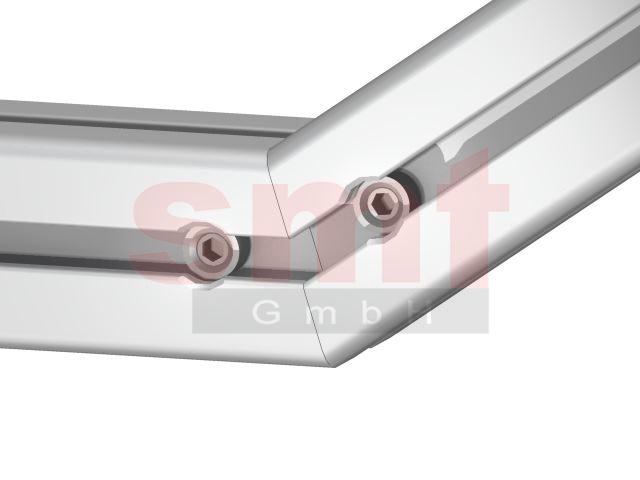

Schnellspannverbinder biegbar Typ B für Profile im Raster 30 werden für Stoß-Verbindungen unter beliebigen Winkel eingesetzt. In beiden Profilabschnitten müssen zuerst im Abstand von 19mm zur Schnittfläche je eine Bohrung mit dem Durchmesser 11mm eingebracht werden, in welche dann die beiden Gehäuse eingelegt werden. Anschliessend wird der Bolzen über die jeweilige Kernbohrung der beiden Profilabschnitte in beiden Gehäusen eingeführt. Durch Anziehen der jeweiligen Madenschrauben wird eine Spannung erzeugt. Zur einfacheren Montage sollte vor der Montage der Bolzen an seinem Dünnschaft auf die gewünschte Gradzahl gebogen werden

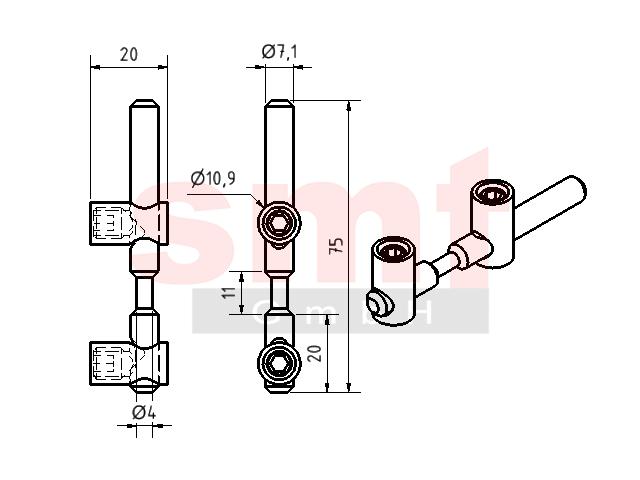

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,036 Kg

Artikel
Bezeichnung: Schnellspannverbinder 8 Typ B biegbar
Artikelnummer: S208SSVB
