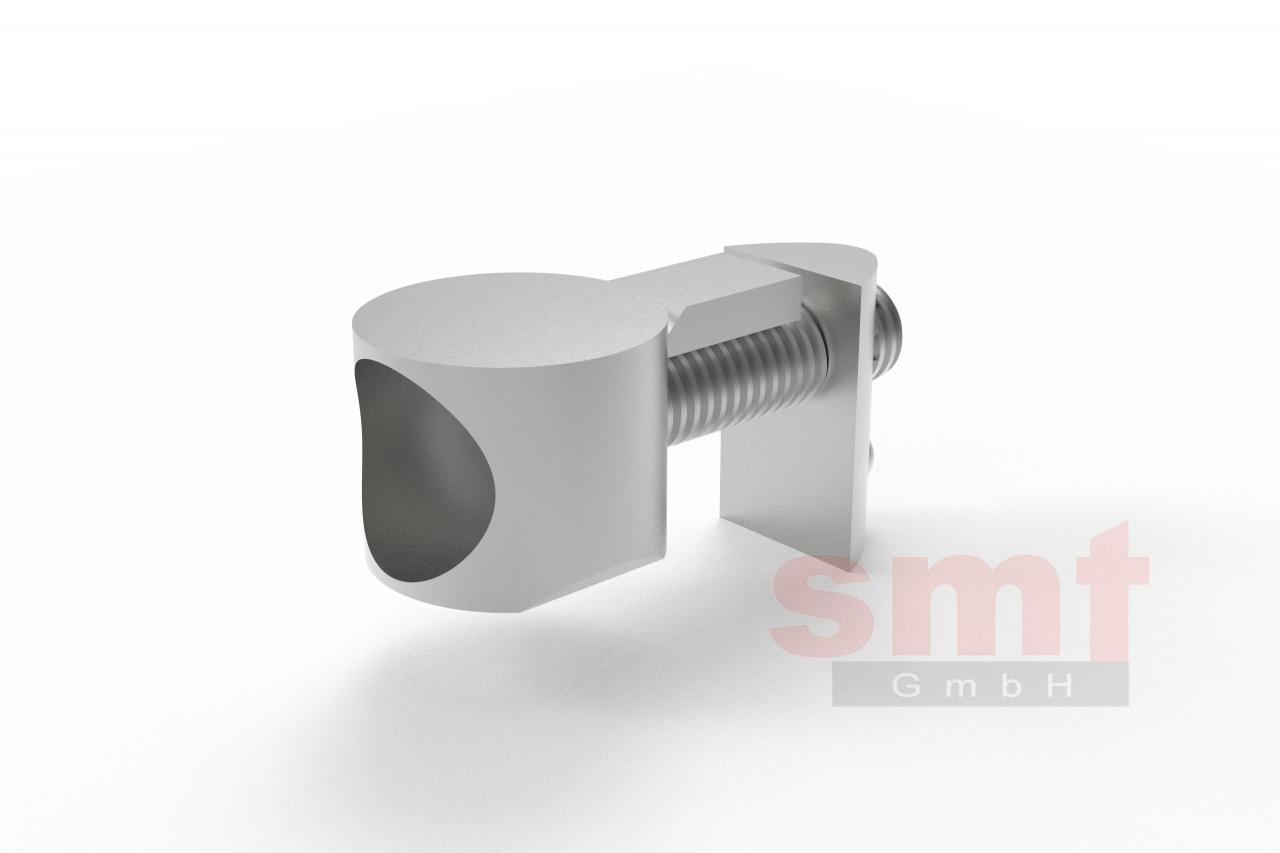

Universalverbindersatz 8 mit Nase

Hinweis
Der Universalverbindersatz 8 aus Zink-Druckguss sowie Schraube und Nutenstein aus Stahl verzinkt für Profile im Raster 40 dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 20mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 20mm bei einer Bohrtiefe von 16mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen

Technische Daten
Werkstoff: ZN, St verzinkt
Gewicht: 0,039 Kg

Artikel
Bezeichnung: Universalverbindersatz 8 mit Nase
Artikelnummer: S208UVSMN
