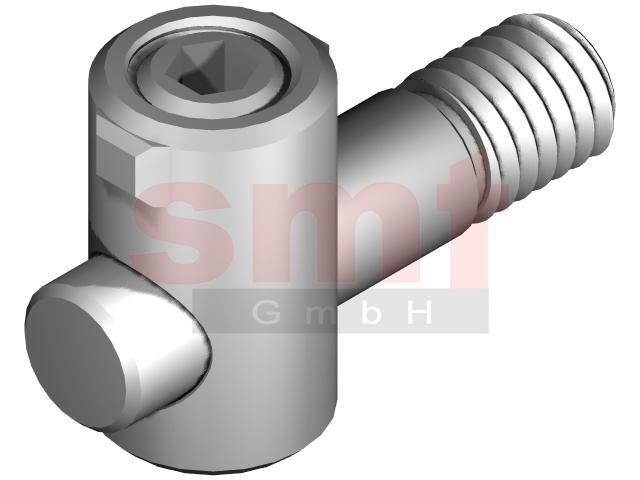

Zentralspanner 8 G

Hinweis

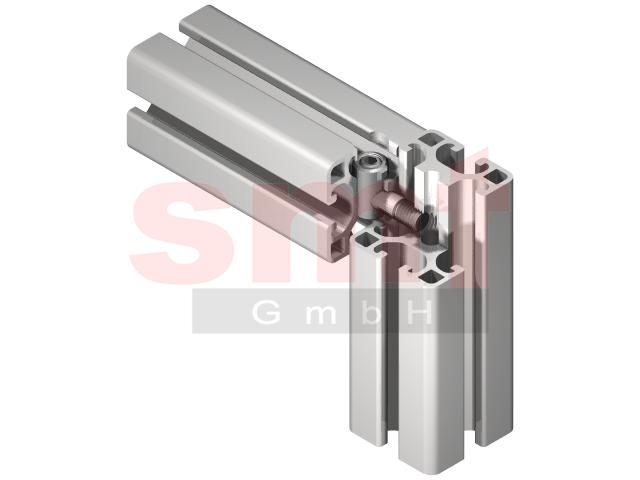

Zentralspanner 8 G für Profile im Raster 40 werden für für Verbindungen im Winkel von 90° eingesetzt. In ersten Profilabschnitt Profil muss im Abstand von 15mm zur Schnittkante eine Bohrung D12 eingebracht werden. Um den Bolzen in der Kernbohrung zu zentrieren, muss diese auf einer Länge von 30mm auf einen Durchmesser von 8mm aufgebohrt werden. Der Bolzen wird in einem Nutenstein S208NSMS8 zuerst verschraubt und durch Anziehen der Madenschraube im Gehäuse wird Spannung erzeugt

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,022 Kg

Artikel
Bezeichnung: Zentralspanner 8 G
Artikelnummer: S208ZSG
