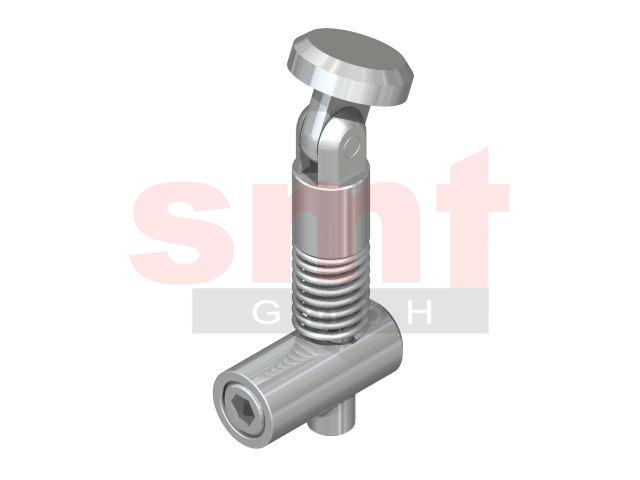

Gelenkkopf-Schnellspannverbinder 0°

Hinweis

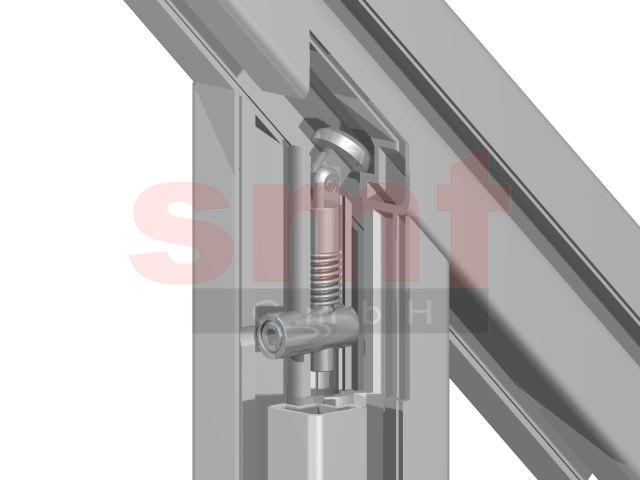

Gelenkkopf-Schnellspanner 10 0° (alle Raster) dienen Verbindungen im Winkel von 45°. Im Profil mit Schnittfläche 45° muss im Abstand von 40mm zur Schnittfläche eine Bohrung mit Durchmesser 11mm eingebracht werden. Anschliessend wird das Gehäuse in die Bohrung eingesetzt. Durch Anziehen der Madenschraube des im Profil befindlichen Gehäuses wird eine Spannung erzeugt

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,0375 Kg

Artikel
Bezeichnung: Gelenkkopf-Schnellspannverbinder 0°
Artikelnummer: S210GKSSV
Kompatibilität: B-Typ
