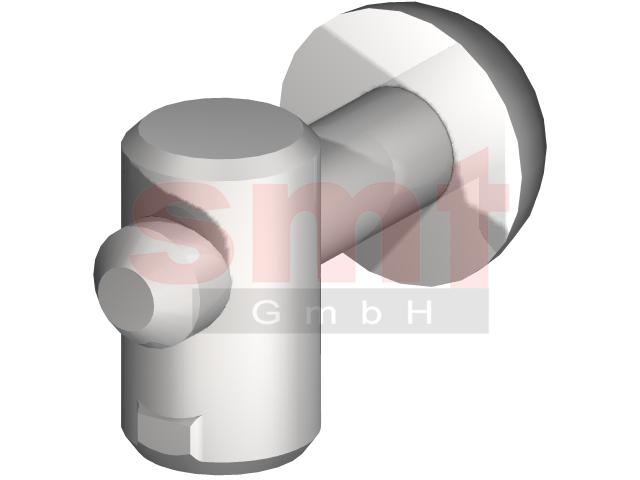

Zentralspanner 8 o. Verdrehsicherung

Hinweis

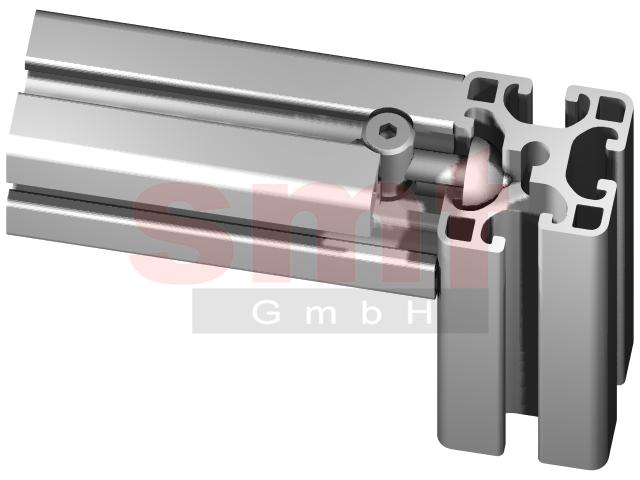

Zentralspanner 8 ohne Verdrehsicherung für Profile im Raster 40 werden für für Verbindungen im Winkel von 90° eingesetzt. In ersten Profilabschnitt Profil muss im Abstand von 15mm zur Schnittkante eine Bohrung D12 eingebracht werden. Um den Bolzen in der Kernbohrung zu zentrieren, muss diese auf einer Länge von 30mm auf einen Durchmesser von 8mm aufgebohrt werden. Während sich Zentralspanner EL und EQ in der Nut des zweiten Profilabschnittes einführen lassen, muss dieser Spanner aufgrund seiner Kopfform zwar stirnseitig eingeschoben werden, kann jedoch dafür in einem beliebigen Winkel zum zweiten Profilabschnitt eingestellt werden

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,028 Kg

Artikel
Bezeichnung: Zentralspanner 8 o. Verdrehsicherung
Artikelnummer: S208ZSOV
