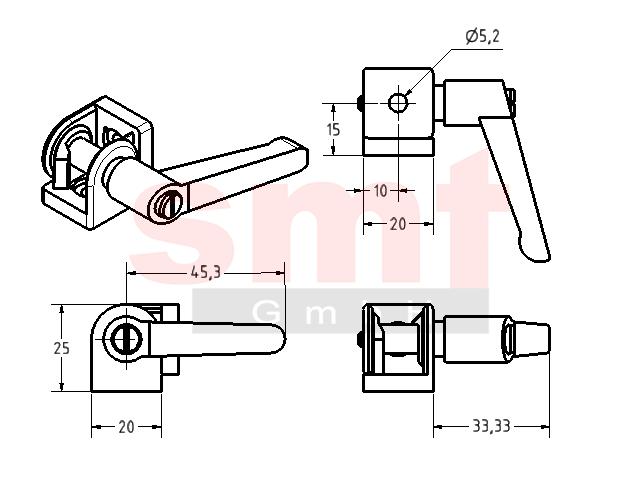

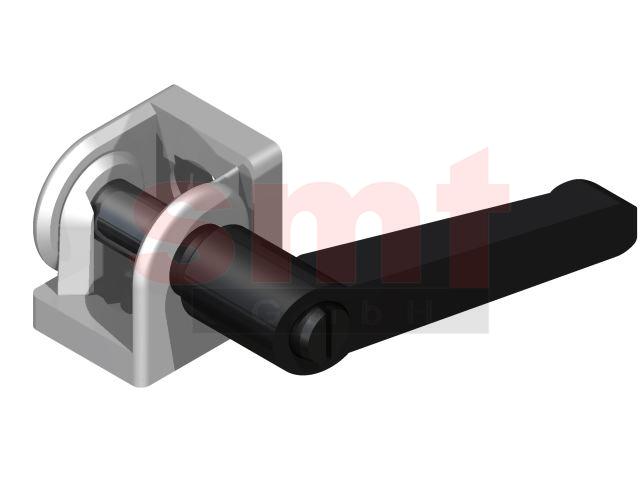

Gelenk 5 20x20 mit Klemmhebel

Hinweis
Das Gelenk 5 20 mit Klemmhebel erfüllt alle optischen Ansprüche durch seine silbern glänzende Lackbeschichtung und wird für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet. Der maximale Schwenkbereich beträgt 180°. Bei stirnseitiger Anwendung muß im Kernloch des Profils ein M5 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: Zylinderkopfschr. M5x14 Befestigungsmaterial bei Verschraubung in der Profilnut: Zylinderkopfschr. M5x10 + Nutenstein 5 ohne Steg M5 (S205NSOS5). Verbaubar mit allen Profilen der Baureihe 5 im Raster 20

Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,0525 Kg

Artikel
Bezeichnung: Gelenk 5 20x20 mit Klemmhebel
Artikelnummer: S205GMK20
Kompatibilität: I-Typ
