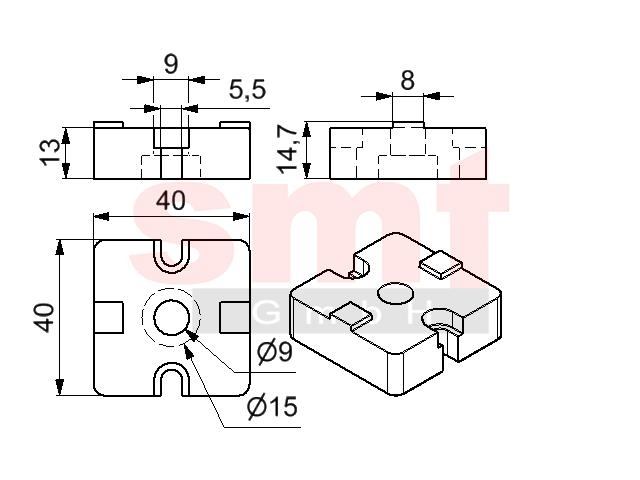

T-Verbindungsplatte 8 40

Hinweis

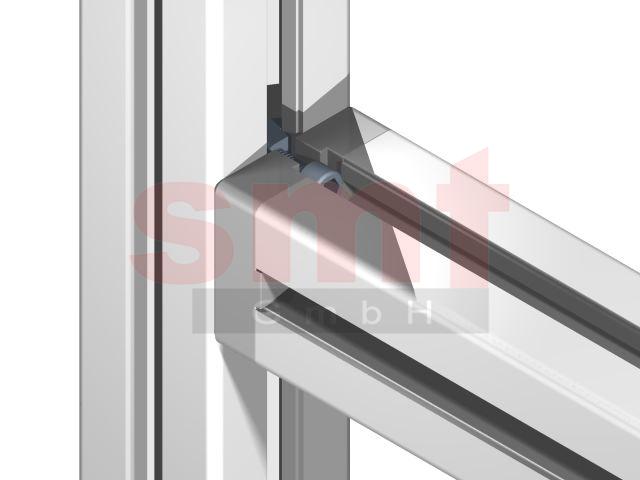

Die T-Verbindungsplatte 40 für Profile im Raster 40x40 wird stirnseitig auf den ersten Profilabschnitt mittels Schraube S208HS820 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Nutensteinen verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren. Zur Montage einer Verbindung im Winkel von 90° sind je 2 Schrauben S208SIK516 sowie Nutensteine S208NSMS5 erforderlich

Technische Daten
Werkstoff: Alu Druckguss
Gewicht: 0,047 Kg

Artikel
Bezeichnung: T-Verbindungsplatte 8 40
Artikelnummer: S208TVP40
Kompatibilität: I-Typ
