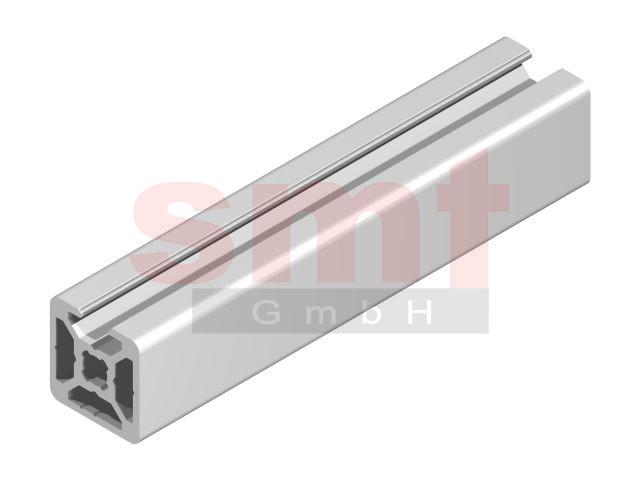

Profil 6 20x20 3N Typ B

Europäische Qualität

Profil 6 20x20 3N Typ B kompatibel zu Bosch 3842 536 475

Profil 6 20x20 3N Typ B [wie HS106B20203N]

Hinweis
Aluminiumprofil in natur eloxierter Ausführung aus Europäischer Herstellung Verbaubar mit allen Verbinder- und Zubehörteilen der Baureihe 6 im Raster 20 Toleranzen bei Zuschnitten nach DIN ISO 2768 Teil 1 m

Technische Daten
Werkstoff: ALMgSI0,5 F25
Trägheitsmoment I x: 0,71 cm4
Trägheitsmoment I y: 0,79 cm4
Widerstandsmoment W x: 0,68 cm³
Widerstandsmoment W y: 0,79 cm³
Gewicht: 0,495 Kg
Biegung berechnen

Artikel
Bezeichnung: Profil 6 20x20 3N Typ B
Artikelnummer: S106B20203N
PDF

Download

Datenblatt
PDF

Barcode

Zur Zeit leider keine Bestellmöglichkeit

Passendes Zubehör für Aluprofil 6 20x20 3N Typ B

Abdeckkappen

Befestigungselemente

Kabelbinderblock Typ B 6-20

Nut 6
Raster 20
Material PA-GF schwarz
Maße 16 x 15 x 10
Gewicht 0,005

Kabelbinderblock 6

Nut 6
Raster 30
Material PA-GF schwarz
Maße 16 x 15 x 10
Gewicht 0,005

Magnetverschluss Typ B 6-20 PA

Nut 6
Raster 20
Material PA-GF schwarz
Maße 15 x 28 x 14
Gewicht 0,009

Fussplatten

Fußplatte 5 40x20 M8

Nut 5
Raster 20
Material ZN beschichtet
Maße 40 x 20 x 8
Gewicht 0,049

Gelenke

Gelenk 6 20x20

Nut 6
Raster 20
Material Alu beschichter ST verzinkt
Maße 30,4 x 22,1 x 20
Gewicht 0,037

Gelenk 6 20x20 mit Klemmhebel

Nut 6
Raster 20
Material Alu beschichter ST verzinkt
Maße 30,4 x 22,1 x 20
Gewicht 0,084

Hammerkopfschrauben

Hammerkopfschraube Typ B 6-20 M5x12

Nut 6
Raster 20
Material St verzinkt
Maße 6 x 11,3 x 16,3
Gewicht 0,003

Hammerkopfschraube Typ B 6-20 M5x16

Nut 6
Raster 20
Material St verzinkt
Maße 6 x 11,3 x 20,3
Gewicht 0,0031

Hammerkopfschraube Typ B 6-20 M5x20

Nut 6
Raster 20
Material St verzinkt
Maße 6 x 11,3 x 24,3
Gewicht 0,0035

Hammermuttern

Hammermutter Typ B 6-20, M3 Steg 1,0mm

Nut 6
Raster 20
Material ST verzinkt
Maße 10,5 x 6 x 4,3
Gewicht 0,0015

Hammermutter Typ B 6-20, M4 Steg 1,0mm

Nut 6
Raster 20
Material ST verzinkt
Maße 10,5 x 6 x 4,3
Gewicht 0,001

Hammermutter Typ B 6-20, M5 Steg 1,0mm

Nut 6
Raster 20
Material ST verzinkt
Maße 10,5 x 6 x 4,3
Gewicht 0,001

Hammermutter Nut 6, M3 Steg 1,0mm rostfrei

Nut 6
Raster 20
Material St rostfrei
Maße 11,3 x 6 x 4,3
Gewicht 0,001

Hammermutter Nut 6, M4 Steg 1,0mm rostfrei

Nut 6
Raster 20
Material St rostfrei
Maße 11,3 x 6 x 4,3
Gewicht 0,001

Hammermutter Nut 6, M5 Steg 1,0mm rostfrei

Nut 6
Raster 20
Material St rostfrei
Maße 11,3 x 6 x 4,3
Gewicht 0,001

Handgriffe

Handgriff 5 PA80

Nut 5
Raster 20
Material PA-GF schwarz
Maße 90 x 30 x 10
Gewicht 0,011

Handgriff 5 PA80 ESD

Nut 5
Raster 20
Material PA-ESD
Maße 90 x 30 x 10
Gewicht 0,011

Nutensteine

Nutenstein Typ B 6-20, schiebbar M6

Nut 6
Raster 20
Material ST verzinkt, 10 x 10 x 4,3
Gewicht 0,002

Nutenstein Typ B 6-20, schiebbar M5

Nut 6
Raster 20
Material ST verzinkt
Maße 10 x 10 x 4,3
Gewicht 0,002

Nutenstein Typ B 6-20, schiebbar M4

Nut 6
Raster 20
Material ST verzinkt
Maße 10 x 10 x 4,3
Gewicht 0,002

Nutenstein Typ B 6-20, mit Steg, M5

Nut 6
Raster 20
Material ST verzinkt
Maße 13,5 x 8,2 x 4,2
Gewicht 0,002

Nutenstein Typ B 6-20, mit Steg, M4

Nut 6
Raster 20
Material ST verzinkt
Maße 13,5 x 8,2 x 4,2
Gewicht 0,002

Nutenstein Typ B 6-20, mit Steg, M3

Nut 6
Raster 20
Material ST verzinkt
Maße 13,5 x 8,2 x 4,2
Gewicht 0,0025

Profile

Abdeck- und Einfassprofil 6-20 schwarz 2000mm

Nut 6
Raster 20
Material PP schwarz
Maße 2000 x 5,75 x 5,2
Gewicht 0,018

Scharniere

Scharnier 6 Alu 20

Nut 6
Raster 20
Material ALU
Maße 39 x 33 x 8
Gewicht 0,014

Scharnier Typ B 6-20 PA

Nut 6
Raster 20
Material PA-GF schwarz
Maße 32 x 20 x 12
Gewicht 0,007

Magnetverschluss 5 PA

Nut 5
Raster 20
Material PA-GF schwarz
Maße 15 x 28 x 14
Gewicht 0,012

Stellfuesse

Stellfuss 5 D40 M8x60

Nut 5
Raster 20
Material PA/ST verzinkt
Maße 40 x 60
Gewicht 0,035

Stellfuss 5 D40 M8x80

Nut 5
Raster 20
Material PA/ST verzinkt
Maße 40 x 80
Gewicht 0,045

Verbinder

Würfelverbinder Typ B 6-20 20x20 2D

Nut 6
Raster 20
Material Aludruckguss
Maße 20 x 20 x 20
Gewicht 0,010

Würfelverbindersatz Typ B 6-20 20x20 2D

Nut 6
Raster 20
Material Alu Stahl verzinkt
Maße 20 x 20 x 20
Gewicht 0,014

Würfelverbinder Typ B 6-20 20x20 3D

Nut 6
Raster 20
Material Aludruckguss
Maße 20 x 20 x 20
Gewicht 0,010

Würfelverbindersatz Typ B 6-20 20x20 3D

Nut 6
Raster 20
Material Alu Stahl verzinkt
Maße 20 x 20 x 20
Gewicht 0,016

Verbindungswinkel Typ B 6-20 Innen-Innen

Nut 6
Raster 20
Material ZN Stahl verzinkt
Maße 20 x 16 x 12
Gewicht 0,008

Lasche 5 20 schwarz

Nut 5
Raster 20
Material ST beschichtet
Maße 40 x 20 x 3
Gewicht 0,015

Lasche 5 20x60 schwarz

Nut 5
Raster 20
Material ST beschichtet
Maße 20 x 60 x 3
Gewicht 0,0245

Lasche 5 20x80 schwarz

Nut 5
Raster 20
Material St beschichtet
Maße 20x80x3
Gewicht 0,033

Lasche 5 40x80 schwarz

Nut 5
Raster 20
Material ST beschichtet
Maße 40 x 80 x 3
Gewicht 0,093

Winkel

Winkelsatz Typ B 6-20 20x20

Nut 6
Raster 20
Material Alu Stahl verzinkt
Maße 31 x 18 x 19
Gewicht 0,010

Winkel Typ B 6-20 20x20

Nut 6
Raster 20
Material Aludruckguss
Maße 18 x 18 x 18
Gewicht 0,005

Winkel 5 20 schwarz

Nut 5
Raster 20
Material ST beschichtet
Maße 20 x 20 x 20
Gewicht 0,015

Befestigungswinkel 40x40x20 ZN

Nut 8
Material ZN beschichtet
Maße 40 x 40 x 20
Gewicht 0,059

Befestigungswinkel 60x60x20 ZN

Nut 8
Material ZN beschichtet
Maße 60 x 60 x 20
Gewicht 0,0865

Befestigungswinkel 60x40x20 ZN

Nut 8
Material ZN beschichtet
Maße 60 x 40 x 20
Gewicht 0,0745

Befestigungswinkel 80x40x20 ZN

Nut 8
Material ZN beschichtet
Maße 80 x 40 x 20
Gewicht 0,0865

Sonstiges

Scheibe Polycarbonat klar 2mm

Nut 8
Material Polycarbonat
Maße 3000 x 2000
Gewicht 2,4

Scheibe Polycarbonat klar 3mm

Nut 8
Material Polycarbonat
Maße 3000 x 2000
Gewicht 3,60

Scheibe Polycarbonat klar 4mm

Nut 8
Material Polycarbonat
Maße 3000 x 2000
Gewicht 4,80

Wellengitter 30x30x3 Stahl verzinkt

Nut 8
Material ST verzinkt
Maße 2000 x 3000
Gewicht 3,80

Punktschweissgitter 30x30x3 Stahl blank

Nut 8
Material ST blank
Maße 1500 x 3000
Gewicht 3,64

Punktschweissgitter 30x30x3 Stahl feuerverzinkt

Nut 8
Material ST feuerverzinkt
Maße 1500 x 3000
Gewicht 3,64

Wellengitter 30x30x3 Stahl RAL schwarz pulverbeschichtet

Nut 8
Material ST RAL 9005 pulverbeschichtet
Maße 2000 x 3000
Gewicht 4,85
