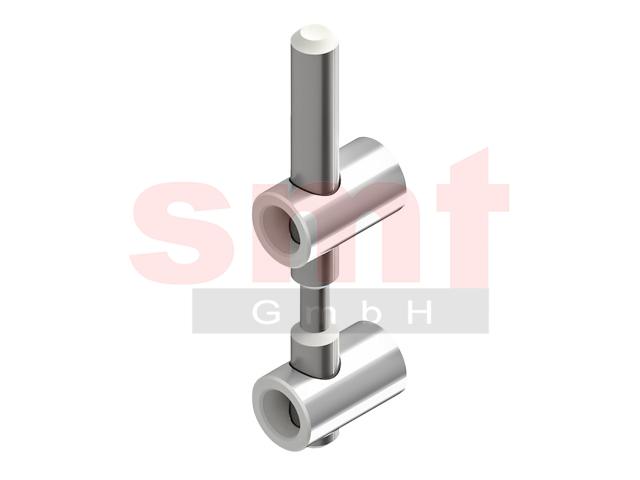

Schnellspannverbinder 10 biegbar

Hinweis

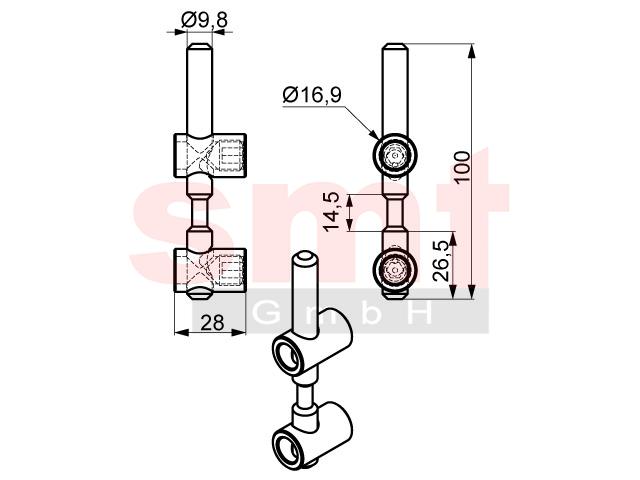

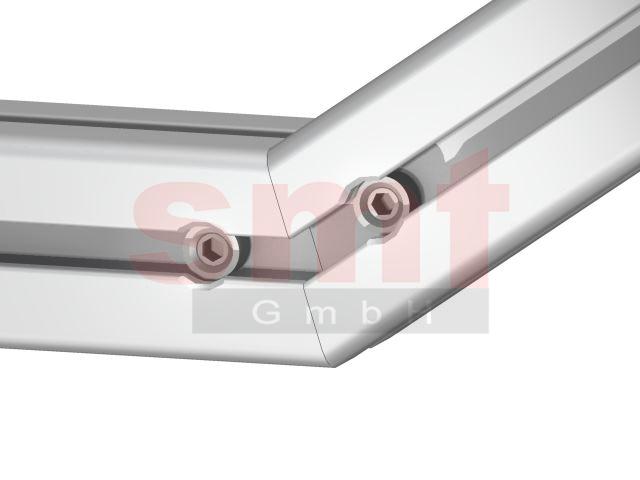

Schnellspannverbinder biegbar werden für Stoß-Verbindungen unter beliebigen Winkel eingesetzt. In beiden Profilabschnitten müssen zuerst im Abstand von 22,5mm zur Schnittfläche je eine Bohrung mit dem Durchmesser 17mm eingebracht werden, in welche dann die beiden Gehäuse eingelegt werden. Anschliessend wird der Bolzen über die jeweilige Kernbohrung der beiden Profilabschnitte in beiden Gehäusen eingeführt. Durch Anziehen der jeweiligen Madenschrauben wird eine Spannung erzeugt. Zur einfacheren Montage sollte vor der Montage der Bolzen an seinem Dünnschaft auf die gewünschte Gradzahl gebogen werden

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,107 Kg

Artikel
Bezeichnung: Schnellspannverbinder 10 biegbar
Artikelnummer: S210SSVB
Kompatibilität: B-Typ
Download
Datenblatt
Barcode
