Zentralspanner Typ B 8-30 biegbar

Hinweis

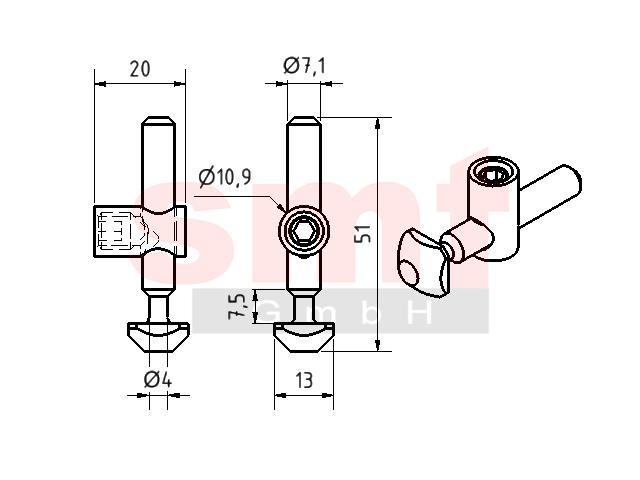

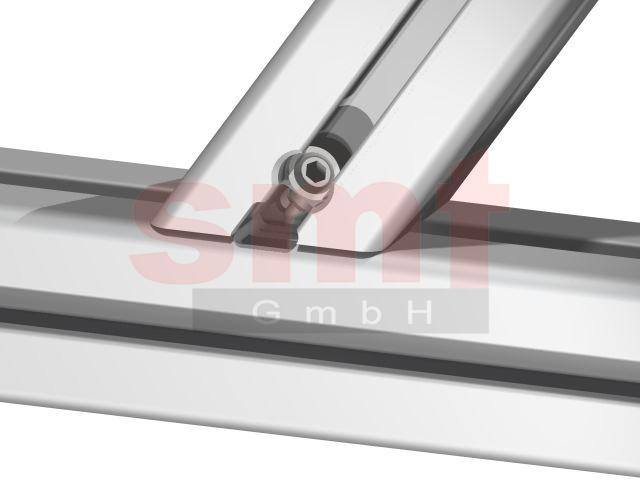

Zentralspanner 8 Typ B für Profile im Raster 30x30 biegbar werden für Verbindungen unter beliebigen Winkel eingesetzt. In ersten Profilabschnitt muss im Abstand von 20,7mm zur Schnittfläche eine Bohrung mit Durchmesser 11mm eingebracht werden, in welches das Gehäuseteil eingesetzt wird. Anschliessend wird der Bolzen durch die Kernbohrung in das Gehäuse eingeführt. Durch Anziehen der Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzen, wodurch Spannung entsteht. Zur einfacheren Montage sollte der Bolzen an seinem Dünnschaft vorher auf die gewünschte Gradzahl gebogen werden

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,025 Kg

Artikel
Bezeichnung: Zentralspanner Typ B 8-30 biegbar
Artikelnummer: S208ZSB
