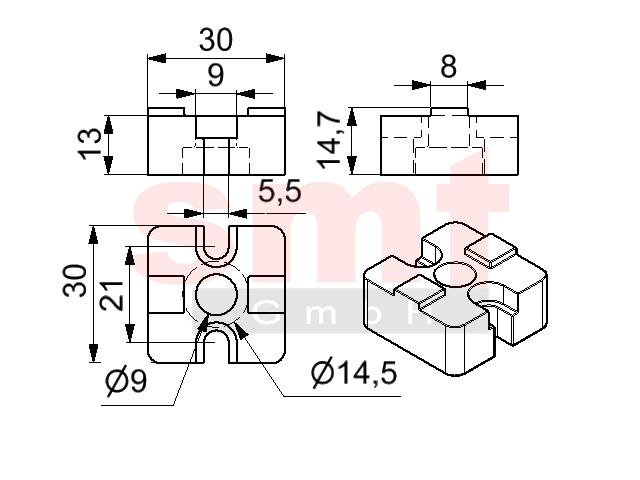

T-Verbindungsplatte Typ B 8-30

Hinweis

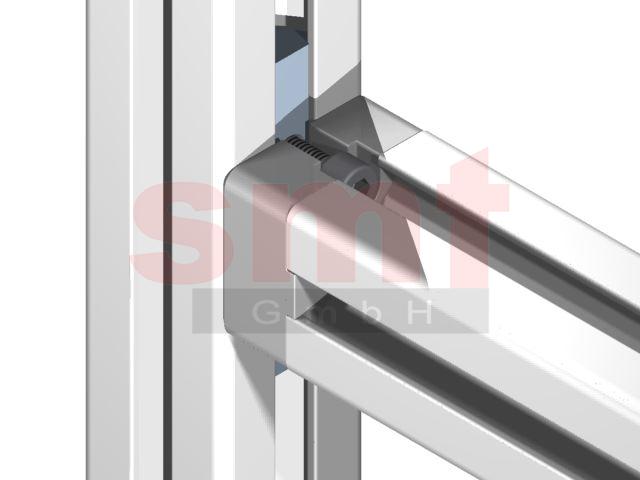

Die T-Verbindungsplatte 30 Typ B für Profile im Raster 30x30 wird stirnseitig auf den ersten Profilabschnitt mittels Schraube S208HS820 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Hammermuttern verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren. Zur Montage einer Verbindung im Winkel von 90° sind je 2 Schrauben S208SIK512 sowie Hammermuttern S208HM5 erforderlich

Technische Daten
Werkstoff: Alu Druckguss
Gewicht: 0,0235 Kg

Artikel
Bezeichnung: T-Verbindungsplatte Typ B 8-30
Artikelnummer: S208TVP30
