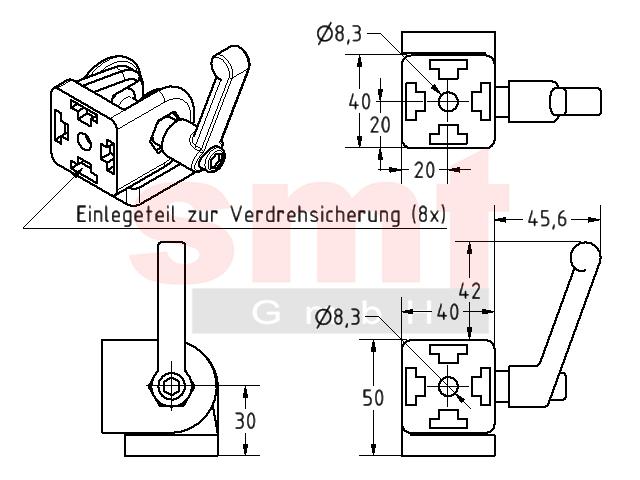

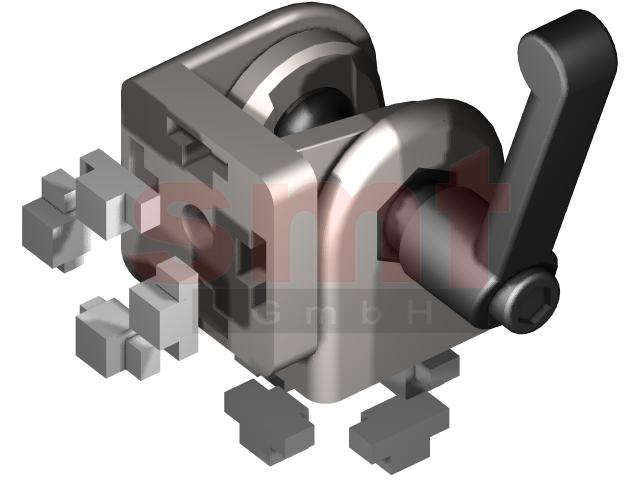

Gelenk 8 40x40 mit Klemmhebel

Hinweis

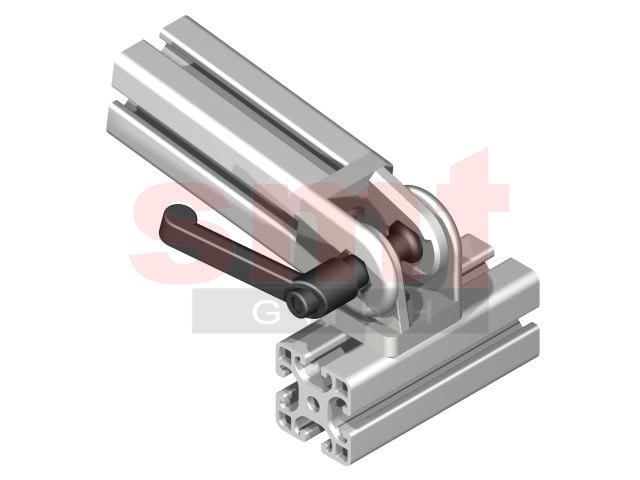

Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M8 Gewinde geschnitten werden. Stirnseitige Anbindung: Halbrundschraube ISO 7380,M8x25 Anbindung in der Profilnut: Halbrundschraube ISO 7380 M8x16 und Nutenstein 8 ohne Steg M8. Verbaubar mit allen Profilen der Baureihe 8 des Rasters 40.

Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,3855 Kg

Artikel
Bezeichnung: Gelenk 8 40x40 mit Klemmhebel
Artikelnummer: S208GMK40
Kompatibilität: I-Typ
