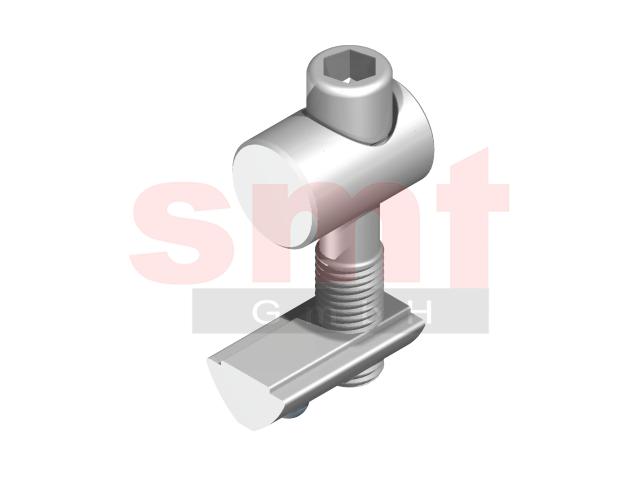

Bolzenverbindersatz 8 20

Hinweis

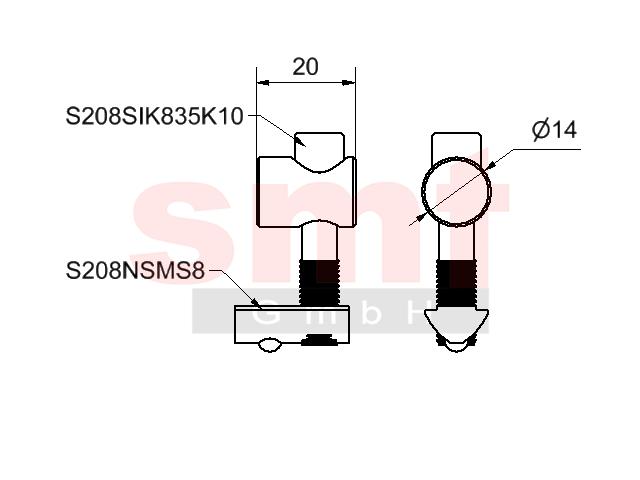

Der Bolzenverbindersatz 20 Nut 8 ist für Profile der Baureihe 8 im Raster 40 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 20mm eine Bohrung D14/20 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels Schraube im Nutenstein des 2 Profilabschnittes im Winkel von 90° befestigt. Bolzenverbinder aus Stahl sind eine Alternative zum S208UVS, da sie wesentlich höhere Lasten aufnehmen können

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,039 Kg

Artikel
Bezeichnung: Bolzenverbindersatz 8 20
Artikelnummer: S208BVS20
