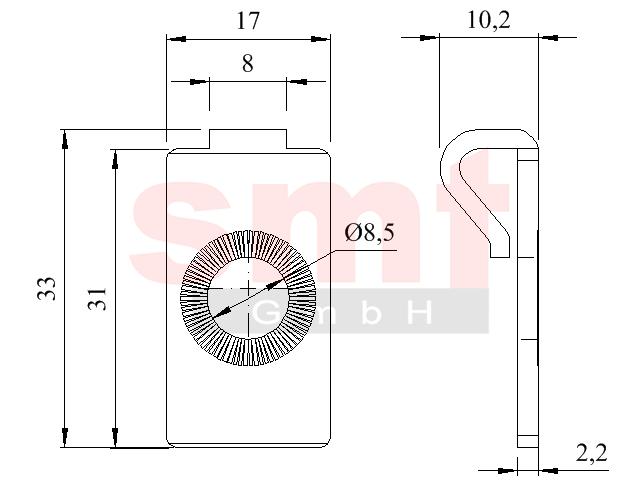

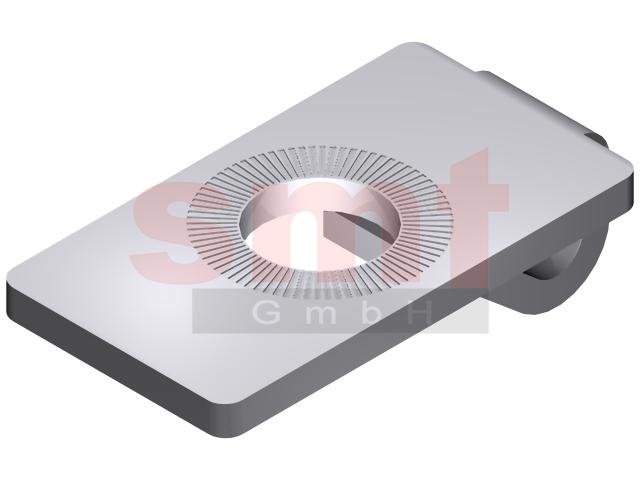

Zentrierplatte 8 40 mit 1 Nase

Hinweis
Die Zentrierplatte 8 mit einer Nase aus Stahl verzinkt für Profile im Raster 40 dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 7mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S208ZPSM1N inclusive passender Schraube als Satz erhältlich

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,009 Kg

Artikel
Bezeichnung: Zentrierplatte 8 40 mit 1 Nase
Artikelnummer: S208ZPM1N
