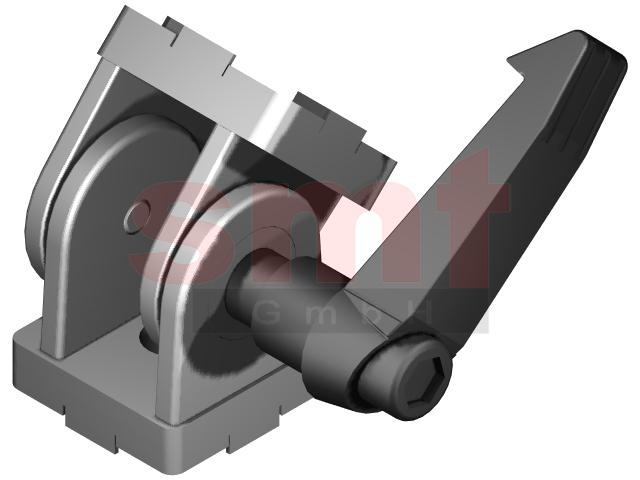

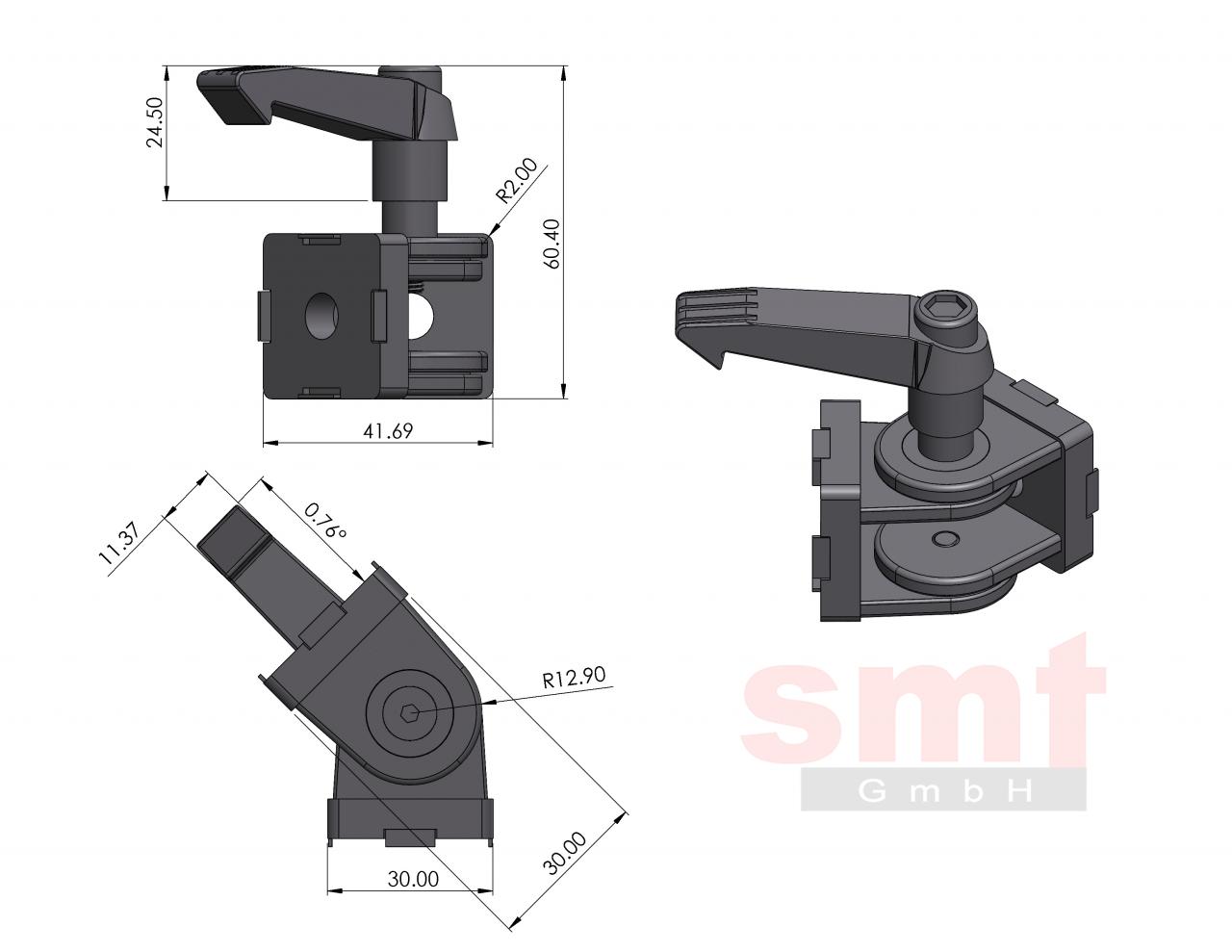

Gelenk 8 30x30 mit Klemmhebel

Hinweis
Gelenke mit Klemmhebel Typ B im Raster 30 (auch einsetzbar bei Profil S1083030)können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°.Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M 8 Gewinde geschnitten werden. Stirnseitige Anbindung: Zylinderkopfschraube DIN 912,M8x25 Anbindung in der Profilnut: Zylinderkopfschraube DIN 912 M8x16 und Nutenstein mit Federblech M8

Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,155 Kg

Artikel
Bezeichnung: Gelenk 8 30x30 mit Klemmhebel
Artikelnummer: S208GMK30
